Kompaktná koncepcia
Trojhriadeľová architektúra navrhnutá s cieľom redukovať celkovú dĺžku pri zachovaní požadovaných prevádzkových parametrov.
Financované Európskou úniou NextGenerationEU prostredníctvom Plánu obnovy a odolnosti SR
Výskum a vývoj športových prevodoviek
Design of an Innovative Triple-Shaft Sports Sequential Gearbox with Tandem Electronic Shifting
Vývoj kompaktnej trojhriadeľovej sekvenčnej prevodovky s tandemovým elektronickým radením, novými konštrukčnými prvkami a dôrazom na presnosť, spoľahlivosť a efektívny prenos výkonu.
Kód projektu09I03-03-V04-00644
Výzva09I03-03-V04
Kariérna fázaR2
Realizácia2024 – 2026
O projekte
Nová architektúra pre presnejšie a kompaktnejšie radenie
Projekt TRI-GEAR TES sa zameriava na výskum a vývoj novej generácie športovej sekvenčnej prevodovky. Trojhriadeľové usporiadanie umožňuje skracovať konštrukčnú dĺžku prevodovky a vytvára priestor pre tandemové elektronické radenie.
Výskum prepája konštrukciu ozubenia, zubových spojok, radiacich mechanizmov, materiálové riešenia, riadiacu elektroniku a experimentálne overovanie. Výsledkom má byť funkčný prototyp pripravený na optimalizáciu a ďalšie testovanie.
Nové funkčné prvky
Výskum tvaru ozubenia, zubových spojok, materiálov a povrchových úprav pre vyššiu spoľahlivosť a životnosť.
Elektronické radenie
Mechatronický systém s lineárnymi aktuátormi a pripravovanou riadiacou jednotkou pre koordinované sekvenčné radenie.
Výskumný plán
Deväť nadväzujúcich pracovných balíkov
Od analýzy súčasného stavu cez návrh komponentov až po prototyp, jeho testovanie a optimalizáciu.
WP1M1–M2
Literárna štúdia
Analýza súčasného stavu a technických trendov.
WP2M3–M5
Skrátenie prevodovky
Požiadavky, koncepcie a vyhodnotenie architektúry.
WP3M4–M7
Tvar ozubenia
Optimalizácia profilu a experimentálne vzorky.
WP4M5–M7
Zubová spojka
Analýza, nový koncept a overenie prototypu.
WP5M8–M11
Radiace mechanizmy
Analýza a testovanie mechatronického radenia.
WP6M8–M13
Materiály a procesy
Inovatívne materiály a tepelno-chemické spracovanie.
WP7M12–M18
Riadiaca jednotka GCU
Koordinácia tandemového elektronického radenia.
WP8M14–M19
Prototyp prevodovky
Výroba a integrácia funkčného prototypu.
WP9M20–M24
Optimalizácia
Testovanie, vyhodnotenie a záverečné úpravy.
Otvorený prístup
Verejné výstupy projektu
Dokumenty určené na verejné zverejnenie podľa schváleného opisu projektu. Každý súbor je dostupný priamo vo formáte PDF.
Komplexná literárna rešerš technického vývoja sekvenčných prevodoviek
Prehľad vývoja konštrukcií, materiálov, výrobných technológií, senzoriky a riadenia sekvenčných prevodoviek.
Otvoriť PDFAnalytická syntéza existujúcich technických riešení a ich vývoja
Syntéza vývojových trendov od mechanických systémov po automatizované a senzoricky podporované riešenia.
Otvoriť PDFPožiadavky a ciele skrátenia prevodovky
Súbor technických a funkčných požiadaviek pre kompaktnú trojhriadeľovú sekvenčnú prevodovku.
Otvoriť PDFZhodnotenie a odporúčania z konceptuálneho návrhu
Technické, funkčné a výrobné vyhodnotenie zvolenej trojhriadeľovej koncepcie a odporúčania pre ďalší vývoj.
Otvoriť PDFOptimalizované tvary ozubenia
Návrh úprav geometrie ozubenia so zameraním na účinnosť, stabilitu kontaktu a prevádzkovú spoľahlivosť.
Otvoriť PDFAnalýza funkčnosti existujúcej zubovej spojky
Posúdenie geometrie, materiálov, kontaktného namáhania a limitov súčasných zubových spojok.
Otvoriť PDFVýsledky testov prototypu zubovej spojky
Experimentálne overenie funkčnosti prototypu pri dynamickom zaťažení a vyhodnotenie jeho prevádzkovej stability.
Otvoriť PDFAnalýza existujúcich radiacich valcov
Porovnanie princípov činnosti, materiálov, povrchových úprav a konštrukčných riešení radiacich mechanizmov.
Otvoriť PDFVýsledky testovania nového systému radenia
Laboratórne overenie demonštračného lineárneho aktuátora, jeho odozvy, presnosti a opakovateľnosti radenia.
Otvoriť PDFKomplexný prehľad vhodných materiálov, technológií a tepelného spracovania pre výrobu komponentov prevodovky
Prehľad materiálov pre ozubenie, zubové spojky, hriadele a telesá s návrhom výrobných postupov, tepelného spracovania a kontroly kvality.
Otvoriť PDFExperimentálne výsledky materiálového výskumu s dôrazom na pevnosť a hmotnosť
Dokumentácia výroby ozubeného komponentu, elektroerozívneho obrábania, skúšobnej montáže a orientačného merania tvrdosti s vyhodnotením rozsahu materiálového overenia.
Otvoriť PDFFunkčná riadiaca jednotka s príslušným softvérom
Realizácia a základné funkčné overenie prototypového riadenia lineárneho aktuátora vrátane zapojenia, kalibrácie a softvéru pre laboratórne radenie.
Otvoriť PDFDokumentácia k riadiacej jednotke a výsledky testovacieho prostredia
Opis hardvéru, elektrických rozhraní, riadiaceho programu a laboratórnych skúšok aktuátorov s vyhodnotením polohovania a požiadaviek na spätnú väzbu.
Otvoriť PDFFyzický prototyp sekvenčnej prevodovky
Dokumentácia fyzického prototypu MP2, jeho konštrukcie, hlavných dielov, montáže hriadeľových podsústav a integrácie lineárneho radenia.
Otvoriť PDFDetailná správa o výsledkoch testovania prototypu
Vyhodnotenie výsledkov testovania a overovania prototypu MP2 vrátane zubovej spojky, elektronického radenia, materiálov a riadiaceho systému s požiadavkami pre vylepšený konečný návrh.
Otvoriť PDFVylepšený konečný návrh sekvenčnej prevodovky na základe získaných údajov
Konečná CAD revízia MP3 s integrovaným diferenciálom, prepracovaným obalom a kompaktnejším usporiadaním, vychádzajúca z hodnotenia pôvodného prototypu.

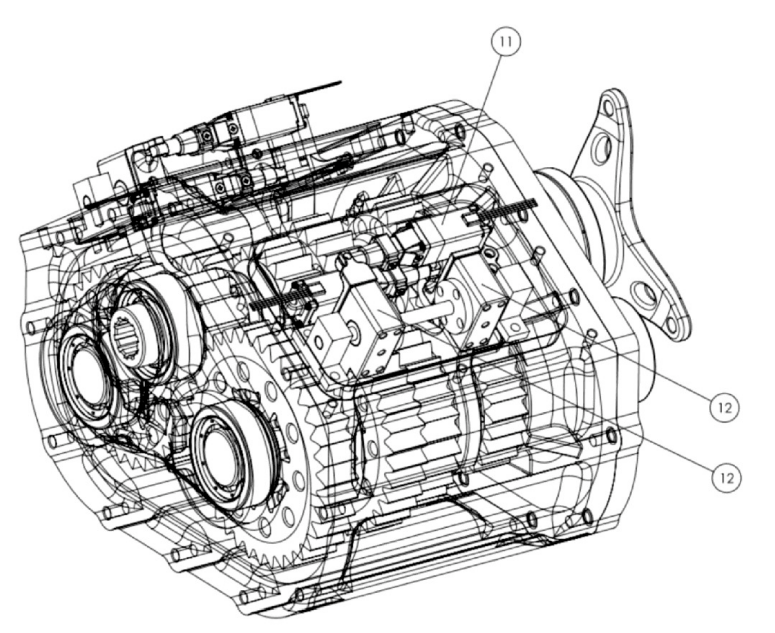

Otvoriť PDFTandemová trojhriadeľová osemstupňová sekvenčná prevodovka
Osvedčenie Úradu priemyselného vlastníctva SR o zápise úžitkového vzoru č. 10478, prihláška č. 50049-2024, vo vlastníctve Technickej univerzity v Košiciach.
Otvoriť PDFNeverejné výstupy
Výstupy D2_2, D4_2, D5_2 a D8_2 sú v projektovej dokumentácii označené ako neverejné. Z dôvodu ochrany technického know-how a duševného vlastníctva nie sú na tejto stránke sprístupnené.
Publicita projektu
Financovanie z Plánu obnovy a odolnosti SR
Projekt je financovaný Európskou úniou NextGenerationEU prostredníctvom Plánu obnovy a odolnosti Slovenskej republiky.
